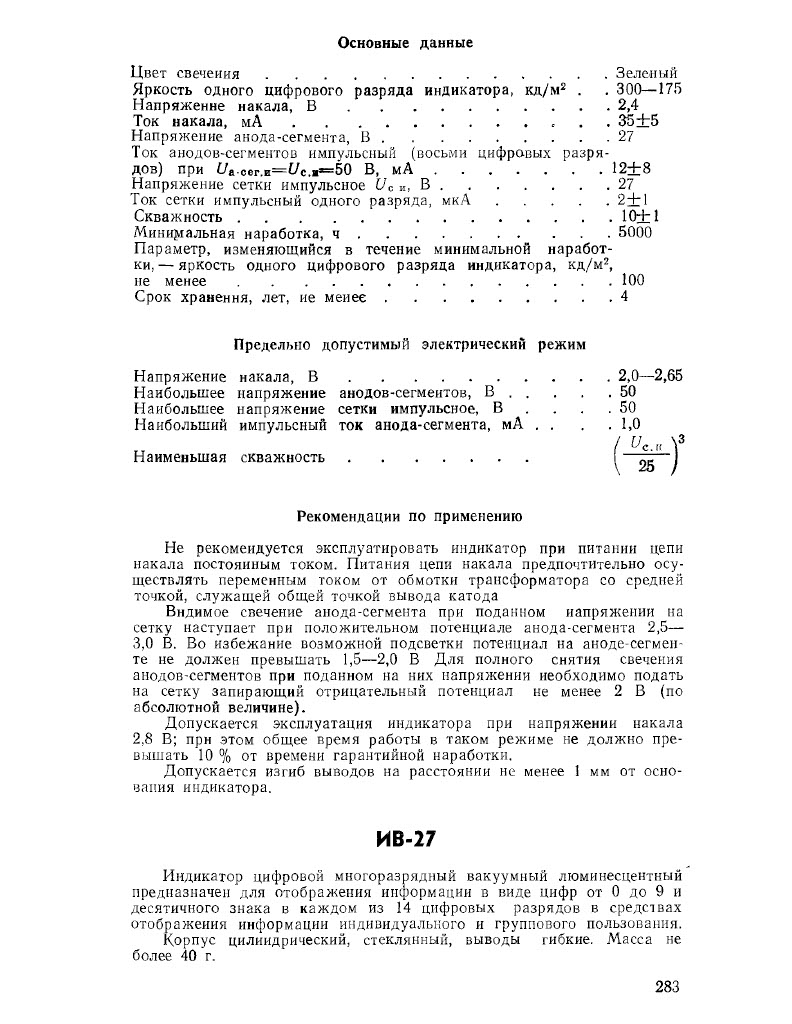

IV-21の仕様書です。忘備録として画像に変換して保存しておきます。
フィラメント電圧 : 2.4V 35mA
アノード、グリッド電圧 : 27V 12mA
1と10pinがフィラメントだが、1がカソード、10がカソード、シリンダーの内面の導電層とのこと。1ピンがカソードということは、10pinをGNDにするということだろうか。
2021年10月11日月曜日
VFD管IV-21 spec sheet
2021年10月9日土曜日
FUTABA 6桁ドットマトリクス蛍光表示管(VFD)

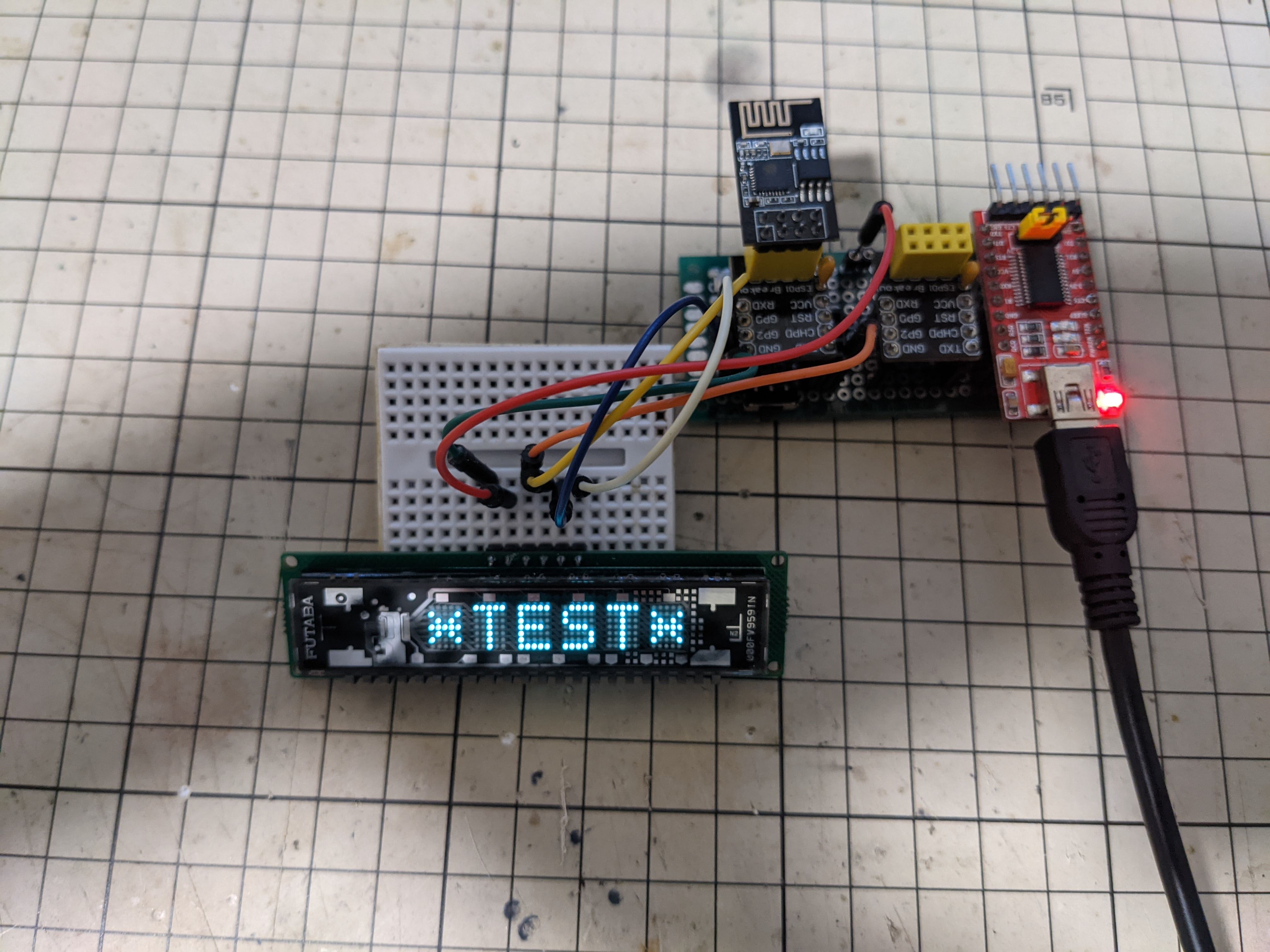

FUTABAの6桁ドットマトリクスVFDが届きました。
凄く透明なガラス管の中に精密な配線がされてあり大変美しいです。
Aliでの購入ページには何も情報が無いため、例によっとインターネットで情報を探します。ブログでコードを発見したので表示そのものは簡単にできましたが、応用が効かない。具体的にはCGRAMにデータを入力し任意の図を表示させたいということ。液晶キャラクタLCDで良く使っていた機能です。
https://github.com/davll/futabavfd8 に仕様書が置いてあるのを発見。仕様書へのリンク
正に探していたものです。これがあれば後はコードにするだけになります。(GitHubの使いかたが良くわかっていないのでQiita記事へのリンク)
ESP-01をArduinoでコーディングしています。STM32でも使いたいのでC言語スタイルでコーディングしました。
回路図です。
蛍光は綺麗ですね!
2021年10月2日土曜日
VFD管(IV-12)時計の作成
ニキシー管時計をもう一つ作りたいのだが、価格が高騰している。昨年購入したときは6pcsでUS$25だったが、今はUS$40位になっている。(IN-12で)
ベッドサイドに置く時計のため、めがねがなくても見えて常時光っていてくれれば良い。ニキシーでなくとも良いので、ここは勉強のためにVFD管を使用してみることした。フィラメント電源が必要でちょっと高い駆動電圧が必要であるため少し面倒そうで嫌厭していたのだが、良い機会だ。VFDは現役だし価格高騰の可能性も少ないだろうし、なんなら中古機器からのはぎとりしても使える。
文字高は20mm位は欲しいためIV-22を使うことにした。IN-12と同形状であるため作成済のニキシー管時計のケース加工を流用できるのがポイント。
フィラメント(5, 12)に電圧を加え熱電子を放射させる。グリッド6に電圧を加えて熱電子を加速させ、各エレメントに電源を印加することで発光制御するらしい。0Vで消灯、グリッド電圧で発光となるらしい。
スペックとしては、
表示桁数 : 4桁、HHとMMの間の:は無し
コントロール : ESP-01
IO拡張 : 74HC595 x 2
GRID, フィラメント駆動 : TBD62783 x 2
フィラメント電源 : 市販モジュールXL6009 DC 5-32V to DC 1.2-35V Adjustable Step Up Down Module Boost Buck Converter Power Supply
駆動電源 : XL6009 DC-DC Booster module Power Supply module output is adjustable Super LM2577 step-up Module
電源は市販品でやっつける。DCDCコンの設計ができるようになりたい。
回路
動くかどうか。VFD管が届くまでのデバッグ用に基盤を作成することにする。74HC595で出力ピンを増設して、トランジスタアレイTBD62781Aで駆動する。74HC595とトランジスタアレイの接続が順番ではないのは、実装時の利便さによるもの。
基盤
Gコードを作成したので明日基盤加工する。
2021年8月22日日曜日
ポラリエ ステップアップキットもどき
ステップアップキットもどき作りました。Thingiverseにデータを置いています。Fusion360のデータも置いてますので自由に改造してください。
1/4インチねじです。これはカメラ固定に必要ですので購入する必要があります。
回転テーブルの固定にはM3を使用しています。
組み立てた状態です。正直ねじを締めこむと折れそうで怖いです。いろいろ改良する点はあるのですが、"つくってみた"というやつなのでこれ以上やるのもなあという感じ。
まだ撮影はしてません。撮れるんだろうか。
MF70 CNC Shieldケース
CNCシールドのケースを作成しました。シールド上のゴチャゴチャした配線が見えなくなってスッキリしました。
ケースの内部。ごちゃごちゃしてます。
1: BLACK
2: GREEN
3: BLUE
4: RED
5: 原点スイッチ信号
6: 原点スイッチGND
下左側からモータ駆動電源、コントローラ、主軸ON信号です。
コントローラ
1: E-STOP
2: Resume
3: Hold
4: Abort
5: Probe
6: GND
主軸は未配線。あとで主軸ON信号を出力、SSRで主軸の制御に使用します。
正面。3Dプリントが失敗してるが取り敢えずこのままにする。スイッチは駆動電源をOFFする為に取り付けたが未配線。ケースをThingiverseで探しているとき、ArduinoのDCジャックが何のために表に出てるんだろうと疑問だったが、自分で作ってみるとわかった。単に干渉するから穴をあけてるんだな。
2021年8月9日月曜日
IN-12Aソケット
2021年8月8日日曜日
ペットボトルのキャップ
ペットボトルのキャップを3Dプリンタで作成する。
コカコーラ500mlのボトル用に作成。キャップにはいろいろ種類が有るようで他のペットボトルに使用できるかは不明。
1. コイルを使用してネジ部を作成する
ペットボトルのネジ部底はφ24.4mmで、少し余裕をもってφ24.8mmとした。ネジピッチは3mm
2. キャップ本体を作成
2021年7月27日火曜日
地デジ アンテナ作成
テレビは動画サイト専用であり、それで満足していたのだがオリンピックを観たくなってしまった。WiFi接続しているので電源しか繋いでいない。さらに、アンテナ配線は近くにない。
室内アンテナを注文したが、届くまでの間に室内アンテナを作成してみようかと。タモリ倶楽部で地デジアンテナを作ろうという企画がありなかなか難しいものだと思っていた。
リビング用にもこのアンテナを設置しようと思う。
2021年7月25日日曜日
MF70 ダイヤルゲージホルダとダストカバー
ダイヤルゲージのホルダとダストカバーを作成した。
ゲージホルダ
PCBでレベルが出ていないと線幅が変ってきたり穴が貫通しなかったりで、ダイヤルゲージでレベル出しすることにした。
それでホルダを作成。ベアリングのボスとゲージのハンドルを友締めするように設計した。
便利なのだが、GRBLの制御ソフトで面レベル補正できるみたいでその内に不要になるかも。
ダストカバー
ダストカバーも作成。 テーブルのスロットにはまるように左右の側壁を設計して、前後は左右のミゾにはめるだけの簡単なもの。これだけでも飛び散らないので便利。標準は210x30だが、高さ50mm品や幅100mm品も用意した。
側壁は端で止まるようにしたが、中までスライド出来るようにしたほうが便利かもしれない。
Ultimaker Cura 4.10.0
Curaのバージョンが4になってからサポートが気合い入ってるようになったな。
いままでは面形状に沿って積み重ねただけだったのに、外側から支えるようになった。文字通りサポーターという感じ。
剥しやすくなったしすばらしい。
2021年7月4日日曜日
GRBL原点リミットSWのノイズ対策
GRBLにてCNC化したProxxon MF70に原点復帰用のリミットSWを取り付けました。SW配線をステップモータの動力線から離しておくと大丈夫なのですが、一緒に束ねてしまうとSW配線にノイズが入り、SWがONしたと誤認識してしまい軸が停止してしまいます。
配線がごちゃごちゃだったのでスパイラルチューブで動力線とSW線をまとめたところ、軸を動かした瞬間に軸停止してしまいます。
ノイズ対策は本家GRBLページに記載されています。
まずは100nFのコンデンサを付けてみました。
 |
| 対策無し |
 |
| 100nF付き |
ノイズの電圧変動は低下しましたが、これでも誤動作してしまいます。次にフォトカプラを使用して実験してみました。写真はありませんがこちらは問題なく動作しました。
そこでSWインターフェース基板を作成することにしました。
 |
| 回路図 |
 |
| 配線 |
 |
| 切削 |
 | |
| ハンダ付け |
 |
| CNC Sheildに接続 |
フォトカプラには手持ちのTLP627を使用していますが、何でも良いと思います。原点SW以外にも、Resume, Hold, Abort/Reset, E-STOP用のI/Fを用意しています。これらのスイッチは重要ですので原点SW同様ノイズ対策はしっかりしておきたいところです。
 |
| 動作試験 |
3軸分の動力線と原点SW配線を束ねていますが、問題無く動作するようになりました。ちなみに原点SWの配線は単線ですが問題無く動作しています。今度シールド線に交換する予定です。
